รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงอุณหภูมิ: | -20 ℃ ~ + 150 ℃ | ช่วงความชื้น: | 20% RH ~ 98% RH |
|---|---|---|---|
| ความร้อนขึ้นเวลา: | -70 ℃ ~ + 100 ℃ (ภายใน 60 นาที) | ดึงค่าเล็กน้อย: | 20 ℃ ~ -80 ℃ (ภายใน 80 นาที) |
| การประกัน: | ปีที่ 1 | ใบสมัคร: | การทดสอบในโรงงานอุตสาหกรรม |
| แสงสูง: | temperature and humidity chamber,humidity and temperature controlled chamber |
||

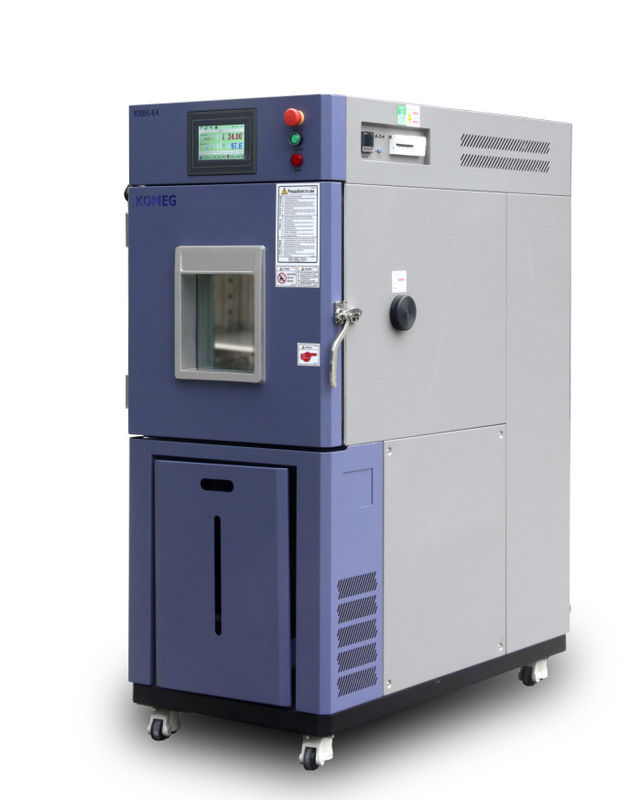

ชิ้นส่วนยานยนต์อัจฉริยะ Lab อุณหภูมิความชื้นห้องทดสอบความแม่นยำสูงสำหรับอุปกรณ์อิเล็กทรอนิกส์
| Overview. ภาพรวมผลิตภัณฑ์ | |||||||||||||||||||||||||||||||||||||||||||||
สามารถจำลองสภาพแวดล้อมทางธรรมชาติที่ซับซ้อนหลากหลายได้อย่างแม่นยำและเหมาะสำหรับความน่าเชื่อถือ ทดสอบในผลิตภัณฑ์อุตสาหกรรม ตอบสนองความต้องการมาตรฐาน GB5170.2.3.5.6-95 ของอุปกรณ์ทดสอบด้านสิ่งแวดล้อม และวิธีทดสอบสำหรับพารามิเตอร์พื้นฐานของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ภายใต้สภาพความชื้น อุณหภูมิต่ำอุณหภูมิสูงและความร้อนคงที่ | |||||||||||||||||||||||||||||||||||||||||||||
| ⅱ.Application | |||||||||||||||||||||||||||||||||||||||||||||
ใช้ได้กับการปรับตัวด้านสิ่งแวดล้อมและการทดสอบความน่าเชื่อถือในหน่วยอุตสาหกรรมเช่นอิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า เครื่องใช้ไฟฟ้า, แบตเตอรี่, พลาสติก, อาหาร, ผลิตภัณฑ์กระดาษ, ยานพาหนะ, โลหะ, เคมี, วัสดุก่อสร้าง, การวิจัย สถาบันการตรวจสอบและกักกันสำนักมหาวิทยาลัย ฯลฯ | |||||||||||||||||||||||||||||||||||||||||||||
| ⅲ.Features | |||||||||||||||||||||||||||||||||||||||||||||
● GB-2423．1-89 (IEC68-2-1) การทดสอบ A: การทดสอบที่อุณหภูมิต่ำ ● GB-2423．2-89 (IEC68-2-2) การทดสอบ B: การทดสอบที่อุณหภูมิสูง ● GJB360．8-87 (MIL-STD．202F) การทดสอบอายุการใช้งานที่อุณหภูมิสูง ● GJBl50．3 (MIL-STD-810D) การทดสอบที่อุณหภูมิสูง ● GJBl50．4 (MIL-STD-810D) การทดสอบที่อุณหภูมิต่ำ ● GB2423．3-93 (IEC68-2-3) การทดสอบ Ca: การทดสอบความร้อนอย่างต่อเนื่อง ● GB2423．4-93 (IEC68-2—30) การทดสอบ Db: การทดสอบทางเลือกความร้อนชื้น ● GJBl50．9-93 (MIL-STD-810D) การทดสอบความร้อนชื้น | |||||||||||||||||||||||||||||||||||||||||||||
| 1． การอนุรักษ์พลังงาน | โหมดบายพาสเพื่อปรับความเย็นเพื่อให้ได้ค่าคงที่ อุณหภูมิและความชื้นอย่างมีประสิทธิภาพ | ||||||||||||||||||||||||||||||||||||||||||||
| 2． ใช้งานง่าย | ※การใช้ KOMEG KM-3166 แบรนด์ที่เป็นเจ้าของ บริษัท คอนโทรลเลอร์พร้อมการตั้งค่าพารามิเตอร์ควบคุม PID ※วิธีการที่ยืดหยุ่นในการรวบรวมและบันทึกข้อมูล | ||||||||||||||||||||||||||||||||||||||||||||
| 3． ความน่าเชื่อถือสูง | ※นำเข้าชิ้นส่วนที่สำคัญรับประกันอายุการใช้งานและความน่าเชื่อถือสูง ※แยกน้ำมันอย่างมีประสิทธิภาพเพื่อให้แน่ใจว่าอายุการใช้งานของคอมเพรสเซอร์ | ||||||||||||||||||||||||||||||||||||||||||||
| ⅳ พารามิเตอร์ ทางเทคนิค หลัก | |||||||||||||||||||||||||||||||||||||||||||||
| 1. หอการค้า | |||||||||||||||||||||||||||||||||||||||||||||
| 1.1 ปริมาณพื้นที่ทำงาน | ไม่จำเป็น | ||||||||||||||||||||||||||||||||||||||||||||
| 1.2 ขนาดภายนอก | ไม่จำเป็น | ||||||||||||||||||||||||||||||||||||||||||||
| 2. อุณหภูมิ | |||||||||||||||||||||||||||||||||||||||||||||
| 2.3 ช่วงอุณหภูมิ | -20 ～ 150 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.4 การเบี่ยงเบนอุณหภูมิ | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.5 Temp Constancy | ± 0.5 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.6 ความสม่ำเสมอของอุณหภูมิ | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 3. ความชื้น | |||||||||||||||||||||||||||||||||||||||||||||
| 3.1 ช่วงความชื้น | 20% RH ~ 98% RH | ||||||||||||||||||||||||||||||||||||||||||||
| 3.2 ช่วงควบคุม | |||||||||||||||||||||||||||||||||||||||||||||
| 3.3 ส่วนเบี่ยงเบนความชื้น | ± 3.0% RH (> 75% RH) ± 5.0% RH (≤75% RH) | ||||||||||||||||||||||||||||||||||||||||||||
| 3.4 ความสม่ำเสมอของความชื้น | 3.0% RH (ไม่มีโหลด) | ||||||||||||||||||||||||||||||||||||||||||||
| 3.5 ความคงตัวของความชื้น | ± 2.0% RH | ||||||||||||||||||||||||||||||||||||||||||||
| ham. โครงสร้างของเบอร์เบอร์ | |||||||||||||||||||||||||||||||||||||||||||||
โครงสร้างโดยรวมและห้องประกอบด้วยสามส่วนดังนี้ กล่องฉนวนหน่วยทำความเย็นแยกต่างหากและตู้ควบคุมไฟฟ้า | |||||||||||||||||||||||||||||||||||||||||||||
| 1. กล่องฉนวน | วัสดุผนัง※: เหล็กกล้าคาร์บอนคุณภาพสูงพร้อม สเปรย์ สี คงที่ ※วัสดุผนังด้านใน: SUS304 # แผ่นสแตนเลสเคลือบด้าน ※วัสดุฉนวน: ชั้นฉนวนโฟมโพลียูรีเทนแข็ง + ใยแก้ว | ||||||||||||||||||||||||||||||||||||||||||||
| 2.Door | ลวดความร้อนถูกติดตั้งที่เฟรมประตูเพื่อป้องกันการควบแน่นที่ต่ำ อุณหภูมิ | ||||||||||||||||||||||||||||||||||||||||||||
| 3． หน้าต่างการอนุรักษ์ | ด้วยหน้าต่างการสังเกตกระจกเคลือบฉนวนไฟฟ้าแบบกลวงที่ป้องกันการควบแน่นได้อย่างมีประสิทธิภาพ | ||||||||||||||||||||||||||||||||||||||||||||
| 4．Cable พอร์ต | Φ50mm * 2 อยู่ทั้งสองข้าง (แต่ละอัน * 1) พร้อมจุกยางและฝาครอบพลาสติก | ||||||||||||||||||||||||||||||||||||||||||||
| 5． อุปกรณ์ส่องสว่าง | 11W / AC220V * 1 อยู่ที่หน้าต่างสังเกตการณ์ | ||||||||||||||||||||||||||||||||||||||||||||
| 6． รูระบายน้ำ | มีไว้สำหรับระบายน้ำคอนเดนเสท | ||||||||||||||||||||||||||||||||||||||||||||
| 7． ตัวอย่างผู้ถือ | ตัวยึดตัวอย่างสแตนเลสสองชั้น | ||||||||||||||||||||||||||||||||||||||||||||
| 8． ล้อมือถือ | ลูกล้อมือถือ * 4 พร้อมที่วางแก้วเท้า | ||||||||||||||||||||||||||||||||||||||||||||
| 9. กล่องควบคุมไฟฟ้า | เบรกเกอร์พลังงานรวมการป้องกันมากกว่าอุณหภูมิ | ||||||||||||||||||||||||||||||||||||||||||||
| 10. ระบบน้ำประปา | ปั๊มน้ำอัตโนมัติ | ||||||||||||||||||||||||||||||||||||||||||||
| system ระบบปรับอากาศ | |||||||||||||||||||||||||||||||||||||||||||||
| 1. โหมดควบคุม | การออกแบบช่องระบายอากาศบังคับออกแบบสมดุลอุณหภูมิและการควบคุมความชื้น ระบบ (BTHC) | ||||||||||||||||||||||||||||||||||||||||||||
| 2. อุปกรณ์เครื่องปรับอากาศ | ตัวกระจายสัญญาณติดตั้งด้านบนเพื่อรับรองความสม่ำเสมอของอุณหภูมิและความชื้น มีการติดตั้งพัดลมแบบแรงเหวี่ยงแนวยาว, เครื่องระเหย, เครื่องทำความร้อน, เครื่องทำความชื้น บนกล่องเครื่องปรับอากาศ | ||||||||||||||||||||||||||||||||||||||||||||
| 3. เครื่องทำความร้อน | ลวดโลหะผสมนิกเกิล - โครเมียมคุณภาพเครื่องทำความร้อนไฟฟ้า, โหมดควบคุมแบบไม่สัมผัส (SRR) | ||||||||||||||||||||||||||||||||||||||||||||
| 4. ระบายความร้อน | รูปแบบคลื่นไซน์อลูมิเนียมครีบท่อทองแดงแลกเปลี่ยนความร้อนอากาศ (อากาศเย็น) | ||||||||||||||||||||||||||||||||||||||||||||
| 5. น้ำประปา | โหมดจ่ายน้ำด้านใน | ||||||||||||||||||||||||||||||||||||||||||||
| 6. ความชื้น | อ่างอุ่นความชื้น เครื่องทำความร้อนเปลือกสแตนเลส การควบคุมเครื่องทำความร้อน: ระยะเวลาแบบไม่สัมผัสเช่นการปรับความกว้างพัลส์ SSR (โซลิดสเตตรีเลย์) อุปกรณ์ควบคุมระดับน้ำเครื่องทำความร้อนแบบแห้ง | ||||||||||||||||||||||||||||||||||||||||||||
| 7. คอมเพรสเซอร์ | Tecumseh แบรนด์คอมเพรสเซอร์ | ||||||||||||||||||||||||||||||||||||||||||||
| 8. อุปกรณ์ควบคุมปริมาณ | วาล์ว ขยายตัวทาง ผิวหนัง และเส้นเลือดฝอย | ||||||||||||||||||||||||||||||||||||||||||||
| 9. สารทำความเย็น | R404a ระดับอุณหภูมิสูง เป็นมิตรกับสิ่งแวดล้อม ของ สารทำความเย็น | ||||||||||||||||||||||||||||||||||||||||||||
10. ชิ้นส่วนและยี่ห้อ |
| ||||||||||||||||||||||||||||||||||||||||||||
| 11. เทคโนโลยีทำความเย็น | ※การเชื่อมไนโตรเจนปั๊มสุญญากาศใบพัดหมุนสองขั้นตอนตรวจสอบให้แน่ใจ ระบบระบายความร้อนภายในสะอาดและเชื่อถือได้ ※ถาดน้ำตั้งอยู่ที่ด้านล่างของคอมเพรสเซอร์เพื่อให้แน่ใจว่าคอนเดนเสท ระบายน้ำผ่านท่ออย่างอิสระที่ด้านหลังของห้อง | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅶระบบควบคุม | |||||||||||||||||||||||||||||||||||||||||||||
| 1. ฟังก์ชั่นการบันทึก Curve | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
| 2. ผู้ควบคุม | KOMEG แบรนด์ KM-3166 ตัวควบคุมหน้าจอสัมผัส LCD พร้อมการควบคุมแบบ PID การตั้งค่าพารามิเตอร์ | ||||||||||||||||||||||||||||||||||||||||||||
| 3. แสดงผล | การตั้งค่าอุณหภูมิและความชื้น (SV) ค่าจริง (PV) สามารถเป็นได้ แสดงโดยตรง การทำงานของโปรแกรมสามารถแสดงตัวเลขย่อหน้าที่เหลืออยู่ เวลาและรอบการแสดงผลเวลาทำงาน โปรแกรมแก้ไขและแสดงกราฟเส้นโค้ง การแสดงสถานะการทำงานแบบคงที่หรือโปรแกรม หน้าจอแสดงผล TFT ขนาด 7 นิ้ว | ||||||||||||||||||||||||||||||||||||||||||||
| 4. ความละเอียด | อุณหภูมิ: + 0.01 ℃; ความชื้น: + 0.1%; เวลา: 1 นาที | ||||||||||||||||||||||||||||||||||||||||||||
| 5. การตั้งค่าช่วง | สามารถปรับอุณหภูมิได้ตามอุณหภูมิการทำงานของอุปกรณ์ (ขีด จำกัด บน +5 ℃ขีด จำกัด ล่าง -5 ℃) | ||||||||||||||||||||||||||||||||||||||||||||
| 6. โหมดการทำงาน | การทำงานแบบโปรแกรมการทำงานแบบต่อเนื่องและการจองการบูต | ||||||||||||||||||||||||||||||||||||||||||||
| 7. โหมดการตั้งค่า | อินพุตโหมดสัมผัส | ||||||||||||||||||||||||||||||||||||||||||||
| 8. ติดต่อสื่อสาร | การรวบรวมข้อมูลเมื่อเชื่อมต่อกับคอมพิวเตอร์ สามารถใช้เป็นระบบตรวจสอบและควบคุมระยะไกล มีการควบคุมการซิงโครไนซ์เครื่องหลายเครื่อง | ||||||||||||||||||||||||||||||||||||||||||||
| 9. U disk memory card | ใช้ได้ 1G-8G | ||||||||||||||||||||||||||||||||||||||||||||
| 10. การรวบรวมข้อมูล | RAM พร้อมการตั้งค่าการป้องกันแบตเตอรี่สามารถบันทึกข้อมูลได้สูงสุด หน่วยเก็บข้อมูลหน่วยความจำประวัติย้อนหลัง 90 วัน (เมื่อเวลาสุ่มตัวอย่าง 1 นาที) | ||||||||||||||||||||||||||||||||||||||||||||
| 11. ปิด หน่วยความจำ | โหมดการกู้คืนพลังงานสามารถตั้งค่าเป็นเริ่มร้อนเริ่มเย็นและหยุด | ||||||||||||||||||||||||||||||||||||||||||||
| 12. ฟังก์ชั่นที่ตั้งไว้ล่วงหน้า | สามารถตั้งเวลาบูตได้อย่างอิสระและเครื่องจะทำงานโดยอัตโนมัติเมื่อหมุน พลังงาน | ||||||||||||||||||||||||||||||||||||||||||||
| 13. สภาพแวดล้อมซอฟต์แวร์ | Windows2000 หรือ Windows XP | ||||||||||||||||||||||||||||||||||||||||||||
| 14. การเชื่อมต่อเครือข่าย | สามารถเชื่อมต่อกับอีเธอร์เน็ตฟังก์ชั่นการควบคุมระยะไกลการเก็บรวบรวมข้อมูลสามารถควบคุมหลายเครื่องพร้อมกัน | ||||||||||||||||||||||||||||||||||||||||||||
| 15. ฟังก์ชั่น | การแจ้งเตือนข้อผิดพลาดและทำให้เกิดการเตือนการจัดการการป้องกันพลังงานขีด จำกัด อุณหภูมิต่ำกว่าฟังก์ชั่นจับเวลา (เริ่มอัตโนมัติและอัตโนมัติ หยุดการทำงาน) ฟังก์ชั่นการวินิจฉัยตนเอง | ||||||||||||||||||||||||||||||||||||||||||||
| ⅷ ระบบควบคุมไฟฟ้า | |||||||||||||||||||||||||||||||||||||||||||||
1. การกระจายอำนาจ ตู้ควบคุม | พัดลมระบายความร้อน※ ※สวิตช์บอร์ด ※ขั้วตัวอย่าง ※อินเตอร์เฟซทางกายภาพ RS-485 (ถ้าซื้อซอฟต์แวร์ตรวจสอบจากส่วนกลาง) ※เครื่องตัดกระแสไฟรั่วรวม | ||||||||||||||||||||||||||||||||||||||||||||
2. อะไหล่และยี่ห้อ |
หมายเหตุ: สองตัวเลือกในรายการมีไว้สำหรับตัวเลือกสำรองและสำรองข้อมูล | ||||||||||||||||||||||||||||||||||||||||||||
| 3. ระบบป้องกัน | 3.1 ระบบระบายความร้อน: ※การป้องกันแรงดันเกินคอมเพรสเซอร์ ※คอมเพรสเซอร์มอเตอร์ป้องกันความร้อนสูงเกินไป ※มอเตอร์คอมเพรสเซอร์ป้องกันกระแสเกิน ※คอนเดนเซอร์พัดลมป้องกันความร้อนสูงเกินไป 3.2 ห้องปฏิบัติการ ※ปรับการป้องกันมากกว่าอุณหภูมิ --- มากกว่าโหมดป้องกันอุณหภูมิ 1 ※ทดสอบอุณหภูมิพื้นที่ฟิวส์ --- ผ่านโหมดป้องกันอุณหภูมิ 2 ※ช่องปรับอากาศมีอุณหภูมิเกินขีด จำกัด --- มากกว่าโหมดป้องกันอุณหภูมิ 3 ควบคุม※ตั้งค่ามากกว่าการเตือนปิดอุณหภูมิ --- มากกว่าโหมดป้องกันอุณหภูมิ 4 ※มอเตอร์ร้อนเกินไป 3.3 อื่น ๆ ※ลำดับเฟสกำลังทั้งหมดและการป้องกันการสูญเสียเฟส; ป้องกันการรั่วไหลของ※ ※โหลดระบบป้องกันการลัดวงจร | ||||||||||||||||||||||||||||||||||||||||||||
| 4. ปลุก | อุปกรณ์หยุดทำงานและส่งสัญญาณเตือนเสียงเมื่อข้างต้น การป้องกันจะปรากฏขึ้นในขณะเดียวกันข้อผิดพลาดสาเหตุและวิธีแก้ไขจะเป็น ปรากฏขึ้นบนหน้าจอ | ||||||||||||||||||||||||||||||||||||||||||||
| ⅸ การติดตั้ง | |||||||||||||||||||||||||||||||||||||||||||||
1. พลังงาน | ※ AC380V ± 10%, 50Hz ± 1Hz, 3 สาย 4 เฟส + สายกราวด์ ※ สาย ไฟ เชื่อมต่อ กับ สวิตช์อากาศใน กล่อง ควบคุม ※กำลังไฟรวม ～ 8 kW, 10A； ※แรงดันไฟฟ้าอนุญาต: AC (1 ± 10%) 380V ※อนุญาตความถี่: (1 ± 1%) 50Hz ※ ความต้านทาน ของสายดินน้อยกว่า4Ω โหมด TN-S หรือโหมด TT สำหรับแหล่งจ่ายไฟ | ||||||||||||||||||||||||||||||||||||||||||||
| 2. น้ำประปา | ※น้ำที่มีความชื้น: น้ำหรือน้ำ deionizer ปริมาณการใช้สูงสุด: 7L / ชม ※เมื่อใช้ระบบ RO ข้อกำหนดการจ่ายน้ำคือ แรงดันน้ำ 0.2MPa, สายท่อ DN10 การบริโภคสูงสุด: 7L / h การไหลของน้ำ | ||||||||||||||||||||||||||||||||||||||||||||
| 3. สภาพแวดล้อมรอบตัว | 5 ～ 35 ℃, ความชื้น≤85% RH | ||||||||||||||||||||||||||||||||||||||||||||
| 4. คุณภาพอากาศ | ไม่มีฝุ่นหรือก๊าซที่มีความเข้มข้นสูง | ||||||||||||||||||||||||||||||||||||||||||||
| 5. สภาพแวดล้อมการติดตั้ง | ※ระยะทางจากผนังทั้งสองข้างและด้านหลังของห้องมากกว่า 800 มม. ไปที่ด้านหน้ามากกว่า 1,500 มม. ให้พลังงานอิสระ สวิตช์การกระจายและความชื้นของคอนเดนเสทท่อระบายน้ำและภายนอก จำเป็นต้องใช้อุปกรณ์เชื่อมต่อพลังงาน ※ระดับพื้นดิน, อากาศถ่ายเทได้ดี, ไม่ติดไฟ, ระเบิด, กัดกร่อน และฝุ่นละออง ※ไม่มีรังสีแม่เหล็กไฟฟ้าที่ใกล้เคียง ※มีท่อระบายน้ำชั้น (น้อยกว่า 2 เมตรจากหน่วยทำความเย็น) กำลังการผลิตชั้น※สถานที่จัดงาน: ไม่น้อยกว่า 800 กิโลกรัม / m2 ※ปล่อยให้มีพื้นที่เพียงพอสำหรับการบำรุงรักษา | ||||||||||||||||||||||||||||||||||||||||||||
| 6. สายดิน | ความต้านทานของสายดินน้อยกว่า4Ωสลักเกลียวที่ต่อลงดินที่ ฐานของตู้ | ||||||||||||||||||||||||||||||||||||||||||||
| 7. การระบายน้ำ | ช่องระบายน้ำที่ติดตั้งที่ฐานของตัวเรือน | ||||||||||||||||||||||||||||||||||||||||||||
| 8. สายเคเบิลพอร์ต | cable50, φ80, φ100, สายเคเบิลφ120มม. สามารถระบุตำแหน่งและหมายเลขได้ ปรับแต่งตามความต้องการของผู้ใช้ถ้าโครงสร้างร่างกายห้อง ช่วยให้ | ||||||||||||||||||||||||||||||||||||||||||||
| 9. อุปกรณ์จัดเก็บ | ※เมื่ออุปกรณ์ไม่ทำงานควรมีอุณหภูมิโดยรอบ เก็บรักษาไว้ภายใน 0 ~ 45 ℃ ※เมื่ออุณหภูมิแวดล้อมต่ำกว่า 0 ℃น้ำที่เหลืออยู่ ควรระบายอุปกรณ์เพื่อหลีกเลี่ยงท่อน้ำที่เย็นจัดและแตก | ||||||||||||||||||||||||||||||||||||||||||||
| 10. การตรวจสอบแบบรวมศูนย์ | สำหรับการตรวจสอบจากส่วนกลางจากระยะไกลจำเป็นต้องใช้พีซีเครื่องอื่น (Windows 2000 / XP ระบบปฏิบัติการพอร์ต COM และพอร์ต USB) พร้อมกับ ตัวแปลง RS-485 / RS-232 และสายเคเบิลสื่อสาร 25 ม. | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅹ. เอกสารทางเทคนิค | |||||||||||||||||||||||||||||||||||||||||||||
| 1. เอกสารทางเทคนิค | ※คู่มือการใช้งาน * 1 ※ คู่มือการ บำรุงรักษา * 1 | ||||||||||||||||||||||||||||||||||||||||||||
